1. Funkcje i odpowiednie środowisko operacyjne:

Magnetyczny nadajnik przepływu nadaje się do stosowania w różnych trudnych środowiskach. Opcje zasilania obejmują 85V - 265V AC, 24 V DC, zasilanie baterii i energia słoneczna. Załóżmy, że musisz zainstalować urządzenie w obszarze bez infrastruktury elektrycznej i musisz zarządzać licznikiem przepływu za pośrednictwem systemu sterowania. W takim przypadku możesz wybrać model zasilany akumulator - z protokołem Modbus lub modelem zasilanym baterią z wyjściem impulsu. Modele te są standardowe z ochroną IP68, skutecznie zaspokajając potrzeby pomiaru i kontroli.

Nadajniki przepływu MAG są instrumentami, które mogą mierzyć wszystkie przewodzące ciecze. Zajmują kluczową pozycję w branży pomiarowej ze względu na ich wysoką dokładność, silną stabilność, bez utrudniania komponentów w rurociągu, niskich kosztach konserwacyjnych i długiej żywotności usług.

DN80 electromagnetic flowmeter sensor

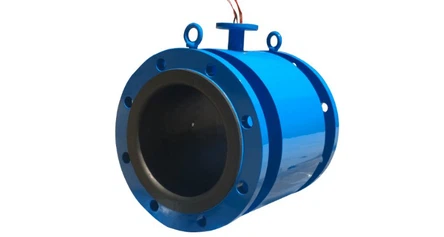

DN400 hard rubber electromagnetic flowmeter

2. Najpopularniejsze specyfikacje:

Przed zakupem przepływomierza elektromagnetycznego musisz dostosować różne elementy urządzenia na podstawie mierzonej właściwości cieczy. Opisuje to najczęstsze konfiguracje:

※ Do pomiaru cieczy żrących nie -, takich jak ścieki i ścieki, można zastosować podszewkę gumową i elektrody SS316.

※ W celu pomiaru płynów sanitarnych, takich jak woda pitna, piwo i mleko, można zastosować podszewkę PTFE i elektrody SS316. W przypadku czujnika zaleca się stal nierdzewną, taką jak SS304 lub SS316.

※ Do pomiaru kwaśnych cieczy zalecane są podszewka PTFE i elektrody Hastelloya. W celu pomiaru cieczy alkalicznych zaleca się podszewkę PTFE i elektrody tytanowe lub tantalowe. Stal nierdzewna jest zalecana do obudowy, ponieważ cząsteczki korozyjne w środowisku operacyjnym mogą z czasem uszkodzić obudowę czujnika. Korzystanie z stali nierdzewnej znacznie przedłuży żywotność usług.

3. Klasyfikacja:

※ Wstawienie - Typ nadajnik przepływu magnetycznego, który składa się z czujnika magnetycznego wstawionego do płynu. Ten typ nadajnika jest bardzo odpowiedni do użytku w dużych rurociągach lub kanałach otwartych, z niskim kosztem użycia, prostej instalacji i wysokiej dokładności.

※ Zintegrowany nadajnik przepływu online, który jest bezpośrednio zainstalowany w rurociągu przepływu. Ten rodzaj nadajnika najlepiej nadaje się do zastosowań o niskich prędkościach przepływu lub gdzie płyn jest ścierny lub żrący. W - nadajniki przepływu liniowego są również zwykle bardziej kompaktowe niż insercja - typowe nadajniki przepływowe, co ułatwia ich instalację i utrzymanie.

※ Oddzielny nadajnik przepływu online czujnik jest instalowany w rurociągu, konwerter i czujnik są oddzielone (standardowa konfiguracja to kabel 10*2, ale długość kabla można dostosować). Ten typ jest bardziej odpowiedni do instalacji w głębokich studniach lub miejscach o stosunkowo wysokich pozycjach rurociągowych, szczególnie w głębokich studniach, i może być wykonany z poziomem ochrony IP68, dzięki czemu w przypadku głębokiej studni nie wpłynie to na normalne działanie instrumentu.

4. Wykres rozmiaru:

Electromagnetic flowmeter size chart

Dn	L	L1	H	H1	D	D1	b	N-Φ	Śruba	Waga (kg)
10	140	76	245	65	95	65	14	4-Φ14	M12	4
15	200	76	225	70	95	65	14	4-Φ14	M12	5
20	200	76	235	75	105	75	16	4-Φ14	M12	6
25	200	76	235	75	115	85	16	4-Φ14	M12	7
32	200	76	250	85	140	100	18	4-Φ18	M16	8
40	200	76	260	95	150	110	18	4-Φ18	M16	9
50	200	76	270	100	165	125	20	4-Φ18	M16	10
65	250	76	285	110	185	145	22	8-Φ18	M16	12
80	250	76	295	120	200	160	24	8-Φ18	M16	14
100	250	100	316	130	220	180	26	8-Φ18	M16	15
125	250	140	330	145	250	210	26	8-Φ18	M16	18
150	300	170	350	285	240	65	28	8-Φ22	M20	23
200	250	230	420	190	340	295	24	8-Φ22	M20	27
250	450	280	295	220	395	350	26	12-Φ22	M20	38
300	500	290	540	240	445	400	28	12-Φ22	M20	48
350	550	300	550	285	505	460	28	16-Φ22	M20	65
400	600	360	635	305	565	515	30	16-Φ26	M24	80
450	600	360	720	326	615	565	30	20-Φ26	M24	100
500	600	360	750	335	670	620	32	20-Φ26	M24	120
600	600	356	825	410	780	725	36	20-Φ30	M27	210
700	700	440	950	470	895	840	36	24-Φ30	M27	300
800	800	500	1080	530	1015	950	38	24-Φ33	M30	400
900	900	550	1175	575	1115	1050	42	28-Φ33	M30	500
1000	1000	610	1285	670	1230	1160	44	28-Φ36	M33	700
1200	1200	730	1500	750	1405	1340	40	32-Φ33	M30	850
1400	1400	800	1700	840	1630	1540	44	36-Φ36	M33	1100
1600	1600	900	2100	975	1830	1760	48	40-Φ36	M33	1500
1800	1800	1000	2600	1300	2045	1970	50	44-Φ39	M36	1900
2000	2000	1100	2800	1400	2265	2180	54	48-Φ42	M39	2300
2200	2200				2475	2390	60	52-Φ42	M39	2850
2400	2400				2885	2500	62	56-Φ48	M42	3330
2600	2600				2905	2810	64	60-Φ48	M42	3895
2800	2800				3115	3020	68	64-Φ48	M42	4950
3000	3000				3315	3220	70	68-Φ48	M42	5600

5. Schemat produkcji warsztatów:

6. Opcje podszewki:

Wybór podszewki nadajnika przepływu magnetycznego jest bardzo ważny: Zgodnie z charakterystyką zmierzonej cieczy, takiej jak temperatura medium, korozyczność (wartość pH), niezależnie od tego, czy ciecz zawiera zanieczyszczenia itp., Wybór najbardziej odpowiedniego materiału wyściółki jest kluczem do zapewnienia, że żywotność pracy przepływomierza jest kluczowa dla dokładności pomiaru.
Dostępne materiały podszewki są następujące:

podkład	Cechy
Podszewka neoprenowa	Odporność na olej, odporność na rozpuszczalniki, oporność na utlenianie, odporność na korozję na kwas ogólny, alkaliczny, sól i inne pożywki, ale nie odporność na korozję na pożywkę utleniającą. Ma doskonałą elastyczność i odporność na zużycie. Ale opór zimny jest słaby. *Zakres zastosowania: 1,0 stopnia - 80 stopni kwas nietrudny, silny alkalia, silna pożywka utleniająca. Może mierzyć mniej ścierej ścieków, błoto i zawiesinę.
guma poliuretanowa	* Ma doskonałą odporność na zużycie i elastyczność. Jednak jego odporność na kwas i alkalia jest słaba, więc nie można go stosować w wodzie zmieszanej z rozpuszczalnikami organicznymi. *Zakres zastosowania: -2,5 stopni -60 stopni, odpowiednie do neutralnej i silnej miazgi ściernej, zawiesiny węgla, błota, pulpy papierowej, ścieków domowych, ścieków.
Politetrafluoroetylen (PTFE)	*PTFE to materiał o najbardziej stabilnych właściwościach chemicznych wśród tworzyw sztucznych; Jest odporny na wrzące kwas chlorowodorowy, kwas siarkowy, kwas azotowy, regia aqua, stężone alkalia i różne rozpuszczalniki organiczne, ale nie jest odporne na trifluorek chloru, fluorek tlenu o wysokiej temperaturze, duży przepływ ciekłego fluoriny, ciekłej korozji przez tlenek i Ozon. B. Słaba odporność na zużycie i odporność na ciśnienie pod względem ciśnienia. C. Zakres zastosowania: -25 stopni do -140 stopni, silne substancje korozyjne, takie jak stężony kwas i alkalia, woda pitna, mleko, piwo, napoje i inne media sanitarne.
Fluorowany etylen propylen (F46)	* Hydrofobowy i nie - Odporność na korozję jest drugim tylko od PFA. Gdy zapotrzebowanie na odporność na ciśnienie pod względem podciśnienia jest wysokie, można zainstalować siatkę metalową w celu poprawy pojemności odporności na ciśnienie pod względem podciśnienia. * Słaba odporność na ścieranie. *Zakres aplikacji: - 25 stopni -100 stopni beztłuszczowych mediów ściernych, media sanitarne.

7. Typ elektrody:

Materiał elektrod	Główna wydajność i aplikacja
SS316L	Używane do wody przemysłowej, wód życiowych, ścieków itp. Z słabą korozją; mające zastosowanie do dziedzin ropy naftowej, chemicznej, metalurgii oraz dziedzin ochrony miejskiej i środowiska;
HB	Przy dobrej wydajności odporności na korozję na wszystkie stężenia kwasu solnego poniżej temperatury wrzenia; Odporuj również kwas siarkowy, kwas fosforowy, kwas hydrofluorowy, kwas organiczny i inne nie - oksydacyjne kwasy, alkaliczne i kwasu chlorowodorowego itp.
HC	Odporność na nie - kwas utleniający, taki jak mieszanka kwasu azotowego/kwasu chromowego i kwasu siarkowego; i odporność na utleniającą sól, taką jak Fe 3+, Cu 2+ i inne środki utleniające, takie jak roztwór podchlorynu i woda morska, itp.
Tytan	Odporność na wodę morską, rodzaje chlorków, hipochlorytów, kwasu utleniającego (w tym kwas nitrosonitrynowy), kwasu organicznego, alkalicznego itp., Ale nie odporną na oczyszczoną kwas redukcyjny (kwas siarkowy, kwas wodny); Korozja znacznie się zmniejszy, gdy ma tylko środek utleniający (takie jak kwas azotowy i pożywki jonowe z Fe, Cu) w kwasie.
Tantal	Dobra właściwość odporna na korozję -, podobna do szkła; Mógłby niemal oprzeć się wszystkim pożywom chemicznym (w tym wrzący kwas chlorowodorski, kwas azotowy i kwas siarkowy poniżej 17 stopni 5), ale nie kwas hydrofluorowy, silny kwas siarkowy i alkalia.
Platynowa - stop Iridium	Stosowane do wszystkich substancji chemicznych, odporne na korozję (takie jak kwas, alkalia, różne sole), ale nie odporne na Aqua Regia.

8. Sprawdź wideo:
Wszystkie nasze produkty zostaną sprawdzone jeden - do - przed opuszczeniem fabryki, aby upewnić się, że szybkość przepływu Flowmeter wynosi 100% po opuszczeniu fabryki, a dokładność spełnia międzynarodowe standardy:

FAQ:

1. P: Co powiesz na precyzję twoich produktów?

Odp.: Dokładność naszego przepływomierza elektromagnetycznego wynosi 0,5%, a najwyższe mogą osiągnąć 0,2%.

2. P: Jakie są materiały ciała zegarka?

Odp.: Główne materiały to: stal węglowa, SS304 i SS316. Najbardziej odpowiedni materiał czujnika można wybrać zgodnie z cechami medium i obecnego środowiska witryny lub wymagań klienta.

3. P: Czy mogę zamówić próbki? Ile komputerów jest MOQ?

Odp.: Tak, nasz MOQ to 1PCS

4. P: Jakie metody wysyłki wszyscy obsługujesz?

Odp.: Możemy wysyłać morze, powietrzem, koleją, Express, a jeśli masz własnego napastnika, możemy wysłać towary do wyznaczonego magazynu China za darmo.

5. P: Jakie są metody płatności?

Odp.: Wspieramy: płatność TT, płatność online karty kredytowej, płatność Western Union, płatność RMB i płatność LC.

Jeśli masz więcej pytań, skontaktuj się z nami, będziemy mieć profesjonalnych przedstawicieli handlowych i inżynierów, którzy odpowiedzą na wszystkie pytania. Henan Junyuan Automation Equipment Co., Ltd. z zadowoleniem przyjmuje twoje zapytania!
