Przyrządy do pomiaru przepływu wody przepływomierz elektromagnetyczny typu wtykowego

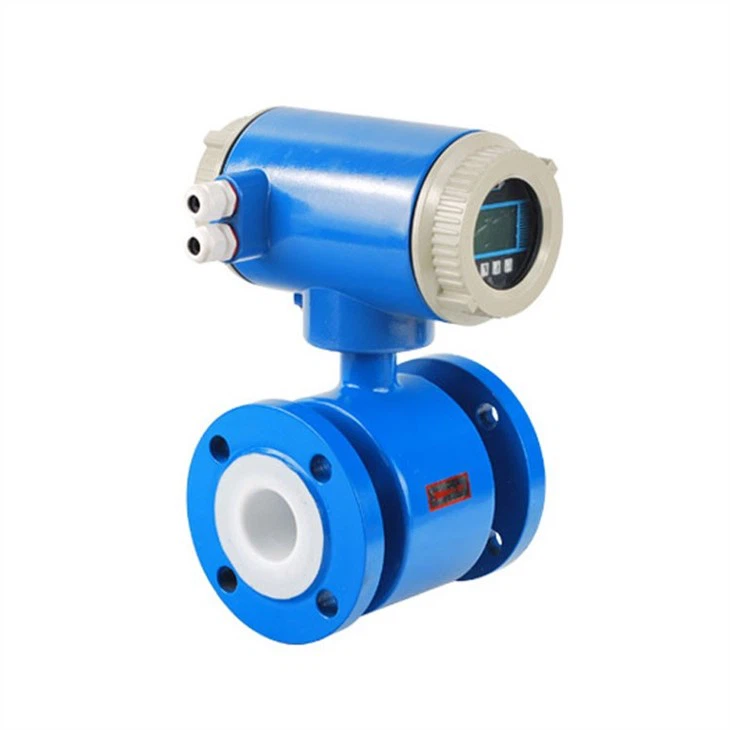

electromagnetic flowmeter

Korzyść :

1. Na pomiary przyrządów pomiarowych nie mają wpływu zmiany ciśnienia płynu, temperatury, lepkości, gęstości i przewodności.

2. W rurze pomiarowej nie ma blokujących części przepływu, nie ma strat ciśnienia i niższych wymagań dla prostych odcinków rur, Długa żywotność.

3. Serie średnic rur to DN10-DN2500. Nadaje się do różnych średnic rur

4. Przepływomierz może być dwukierunkowym systemem pomiarowym, z trzema wbudowanymi licznikami, sumą w przód, sumą wsteczną i sumą różnicową; może wyświetlać przepływ do przodu i do tyłu i ma różne wyjścia: prądowe, impulsowe, komunikacja 4-20mA,485, Hart

5. Przeciwwybuchowe przyrządy przepływomierzy mag mogą być używane w odpowiednim otoczeniu przeciwwybuchowym.

Podanie:

Uzdatnianie wody

Przemysł chemiczny

Fabryka napojów

przepływomierz szlamu

Woda do nawadniania rolniczego

Rodzaje przepływomierzy elektromagnetycznych

Types of electromagnetic flowmeters

Parametr

Maksymalne natężenie przepływu	15m/s
Dokładność	±{{0}}0,5 procent ,±0,2 procent
Przewodność płynu	>5 μS/cm
Ciśnienie nominalne	{{0}}.6Mpa, 1.0Mpa,1.6Mpa,4.0Mpa (dostosowane do wysokich
Kaliber	DN6-DN3000
Materiał podszewki	PTFE, PFA, F46, neopren, poliuretan
Elektroda	SUS316, Hastelloy B, Hastelloy C, Tytan, Tantal, Platyna-iryd
Wilgotność otoczenia	5-100 procent wilgotności względnej (wilgotność względna)
Temperatura otoczenia	-25 stopni do plus 60 stopni
Skala	1500:1, natężenie przepływu<15m>
Typ struktury	Zintegruj typ, typ zdalny, typ wstawiania, typ przeciwwybuchowy
Poziom ochrony	IP65 (standard), IP68 (opcjonalnie)
Znak przeciwwybuchowy	ATEX
Zasilacz	Akumulator 24 V, 220 V, 3,6 V
Wyjście sygnału	4-20Ma, puls
Protokół komunikacyjny	RS485 (Modbus), Hart
Wyświetlacz	Wyświetlacz LCD lub brak wyświetlacza
Standard produktu	JB/T9248-1999 przepływomierz elektromagnetyczny

Wybór materiału podszewki

Podszewka	Główny występ	Zakres zastosowania
PTFE	1. Najbardziej stabilne właściwości chemiczne tworzyw sztucznych w materiale odpornym na wrzący kwas solny, kwas siarkowy i wodę królewską, ale także odporny na stężone kwasy i różne rozpuszczalniki organiczne, nietolerancję trifluorku chloru, ciekły tlen, ciekły tlen o dużej prędkości, ozon korozja. 2. Słaba odporność na zużycie	Skoncentrowany kwas, zasady i inne media korozyjne
PFA	Odporność na korozję z PTEF, silne ciśnienie przeciwujemne;	Może być stosowany do stanu podciśnienia
F46	1. Odporność na korozję z PTEF. 2. Może wytrzymać niskie zużycie. 3. Silne ciśnienie anty-ujemne.	Z PTFE 2. Może być stosowany do mediów o niskiej ścieralności
Neopren	1. Mają doskonałą elastyczność, wysoki stopień siły rozciągającej, dobrą odporność na zużycie. 2. Odporny na ogólnie niski stężony kwas, zasady, korozję w środowisku solnym, odporny na korozję na media utleniające.	3. Woda, ścieki, słabo ścierne błoto, miazga
Poliuretan	1. Ma doskonałą odporność na zużycie (odpowiednik 10-krotności naturalnej gumy). 2. kwas, działanie zasadowe jest słabe. 3. Nie używaj wody zmieszanej z rozpuszczalnikami organicznymi.	Silna neutralna miazga, zawiesina węglowa, błoto i tak dalej

Zakres przepływu

Natężenie przepływu----tabela porównawcza przepływu
	0.01	1	2	3	4	5	15
15	0.0064	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.0113	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.0177	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
40	0.0452	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.0707	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	0.1195	11.9459	23.8919	35.8377	47.7836	59.7295	179.1886
80	0.1810	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	0.2827	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	0.6362	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	1.1310	113.0973	226.1947	339.2920	452.3893	565.4846	1696.4600
300	2.5447	254.4690	508.9380	763.4070	1017.8760	1272.3450	3817.0351
350	3.4636	346.3606	692.7212	1039.0818	1385.4424	1731.8030	5195.4089
400	4.5239	452.3893	904.7787	1357.1680	1809.5574	2261.9467	6785.8401
450	5.7256	572.5553	1145.1105	1717.6658	2290.2210	2862.7763	8588.3289
500	7.0686	706.8583	1413.7167	2120.5750	2827.4334	3534.2917	10602.8752
600	10.1788	1017.8760	2035.7520	3053.6281	4071.5041	5089.3801	15268.1403
700	13.8544	1385.4424	2770.8847	4156.3271	5541.7694	6927.2118	20781.6354
800	18.0956	1809.5574	3619.1147	5428.6721	7238.2295	9047.7868	27143.3605
900	22.9022	2290.2210	4580.4421	6870.6631	9160.8842	11451.1050	34353.3157
1000	28.2743	2827.4334	5654.8668	8482.3002	11309.7336	14137.1669	42411.5008
1200	40.7150	4071.5041	8143.0082	12214.5122	16286.0163	20357.5204	61072.5612
1400	55.4177	5541.7694	11083.5389	16625.3083	22167.0778	27708.8472	83126.5416
1600	72.3823	7238.2295	14476.4589	21714.6884	28952.9179	36191.1474	108573.4421
1800	91.6088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	113.0973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033
