Przepływomierz wirowy produkowany przez naszą firmę opiera się na koncepcji projektu produktu oval company of Japan oraz na cechach przedsiębiorstw krajowych. Po latach badań i rozwoju produkty są wprowadzane na rynek. Ten produkt jest produkowany zgodnie z japońską normą krajową JIS Z8766:2002 "Vortex Flowmeter - Flow Measurement Method", więc przepływomierz wirowy naszej firmy ma dokładność i stabilność tego rodzaju podobnych produktów domowych, z wyjątkiem zwykłych Oprócz właściwości

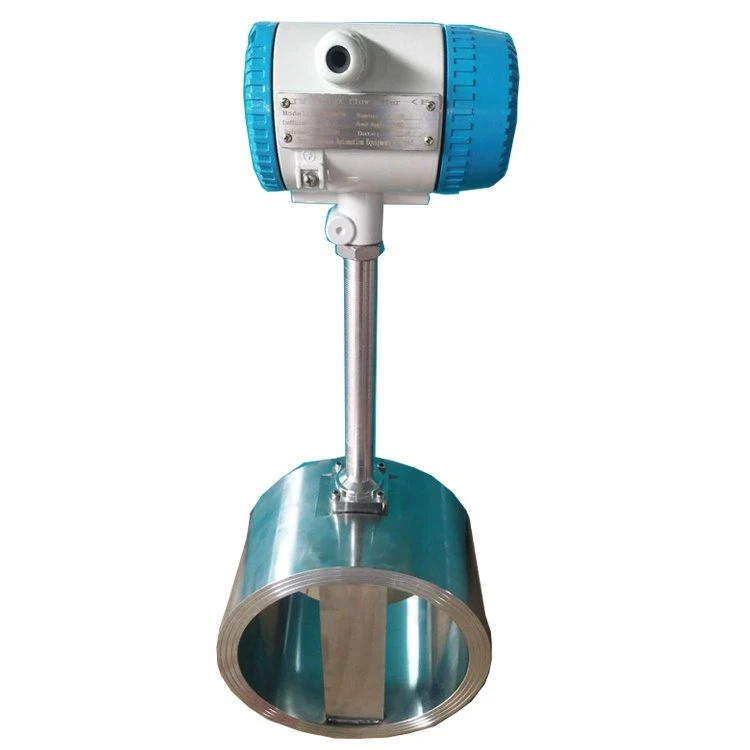

Podstawowa struktura przepływomierza parowego wiru
Funkcje:
(1) Ten produkt wykorzystuje zasadę projektowania OVAL Company of Japan, a generator przyjmuje trójkątną konstrukcję kolumny z górnym kątem do przodu. Nie jest to konstrukcja kolumny drabinowej przyjęta przez większość krajowych producentów. Chociaż zwiększa to koszt produkcji, znacznie zwiększa zakres produktu. Ponadto powierzchnia przekroju poprzecznego, szerokość, nachylenie trójkątnej kolumny i położenie trójkątnej kolumny w korpusie są proporcjonalne do średnicy rury, tak aby
dokładność i stabilność produktu.
(2) Od DN20 powyższe specyfikacje są uzupełnione jednorazowym odlewaniem korpusu i trójkątnej kolumny, co zmniejsza deformację otworu pomiarowego spowodowaną przez kolumnę trójkąta spawalniczego i poprawia stabilność sygnału wirowego.
(3) Od DN40 wszystkie powyższe specyfikacje są wbudowaną strukturą, to znaczy, że sonda pomiarowa jest osadzona w kolumnie trójkątnej. Tylko niewielka ilość krajowego dużego kalibru przyjmującego tę strukturę, chociaż zwiększa trudność procesu, znacznie poprawiła zdolność antyzakłóceniową produktu.
(4) Konwersja sygnału wirowego wykorzystuje technologię cyfrowego przetwarzania sygnału (DSP) do przełamania ograniczeń tradycyjnych metod analogowych do przetwarzania sygnałów wirowych, poprawy czułości wykrywania sygnałów wirowych i zwiększenia wydajności sejsmicznej przepływomierzy wirowych.
(5) Ze względu na powyższą strukturę i technologię cyfrowego przetwarzania sygnału, przepływomierz został znacznie rozszerzony. W normalnych warunkach może osiągnąć 1:10 ~ 1:20, głównie w dolnej granicy natężenia przepływu jest oczywiście zmniejszona, zwykle 1/4 - 1/2 zwykłego przepływomierza wirowego.
(6) W określonych warunkach wydajność techniczna i jakość produktu osiągnęły lub są zbliżone do poziomu zaawansowanych przepływomierzy wirowych za granicą.- 3 -- 4 -Czwarty, struktura, funkcja i wymiary przepływomierza wirowego
Zakres przepływu
| Kaliber przyrządów(mm) | ciecz | gaz | ||
Zakres pomiarowy (m3/h) | Zakres częstotliwości wyjściowej (Hz) | Zakres pomiarowy (m3/h) | Zakres częstotliwości wyjściowej (Hz) | |
15 | 0,3~5 | 24~400 | 4~20 | 352~1761 |
20 | 0,6~10 | 23~382 | 6~30 | 254~1273 |
25 | 1,2~16 | 21~320 | 8~55 | 161~1112 |
32 | 1,8~20 | 18~200 | 10~120 | 97~1172 |
40 | 2~40 | 10~190 | 27~205 | 134~1018 |
50 | 3~60 | 8~150 | 35~380 | 87~952 |
65 | 4~85 | 6~120 | 60~640 | 71~764 |
80 | 6,5~130 | 4,1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4,7~69 | 133~1700 | 42~548 |
22V | 20~350 | 3,2~57 | 150~ 2000 | 26~346 |
150 | 30~450 | 2,8~43 | 347~4000 | 34~392 |
...... | ||||
300 | 95~2000 | 1,2~24 | 1360 ~ 18000 | 16~216 |
